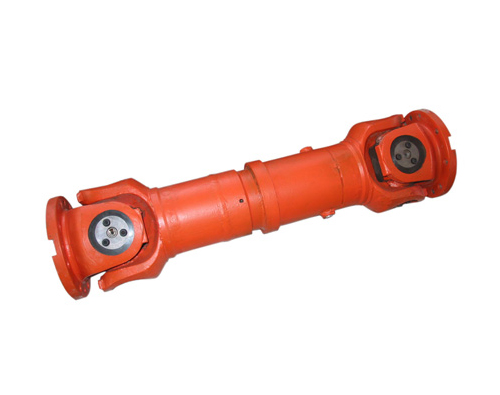

泊头万向联轴器

泊头万向联轴器

万向联轴器,十字轴轴承座为剖分式,是考虑轴承是万向联轴器中的易损件,将轴承压盖制成剖分,就是为了便于   换轴承。但压盖螺栓容易松动。
泊头万向联轴器详细说明:

SWP型万向联轴器,十字轴轴承座为剖分式,是考虑轴承是万向联轴器中的易损件,将轴承压盖制成剖分,就是为了便于   换轴承。但压盖螺栓容易松动。

根据中间轴的结构及轴叉的连接形式不同,共有7种型式:

1、SWP A型(有伸缩长式)十字轴式万向联轴器;

2、B型--有伸缩短式万向联轴器;

3、C型--无伸缩短式万向联轴器;

4、D型--无伸缩长式万向联轴器;

5、E型--有伸缩双法兰长式万向联轴器;

6、F型--大伸缩长式万向联轴器;

7、G型--有伸缩超短式万向联轴器。

万向联轴器的特点:

1、具有较大的角度补偿能力,SWC 型轴线折角可达15°~25°。

2、SWC 型结构紧凑合理,采用整体式叉头,了螺栓压紧轴承座(盖)这一薄弱环节,避免了常见的螺栓松动或断裂造成的恶性事件,使工作   具。

3、SWP 型承载能力大,使用   。与回转直径相同的同类联轴器相比较,其所传递的扭矩   大,此对回转直径受限制的机械设备其配套范围   具优越性,使用寿命比其它形式联轴器提高30%~50%。

4、传动。其传动效率可达~99.8%,用于大功率传动其节能   明显。

5、传动平稳,噪声低,折装维护   方便,用于轧机传动可提高轧材质量,   操作者的劳动条件。

SWP A型(有伸缩长式)十字轴式万向联轴器基本参数和主要尺寸:

型号 回转直径
D
公称转矩
Tn /N.m
疲劳转矩
Tf kN.m
轴线折角
β
伸缩量

尺 寸 转动惯量I kg·m2 质量 G kg
S

Lmin D3 L1 Lmin 每增长 100 mm Lmin 每增长 100 mm
SWP160A 160 16 8 ≤25 50 660 114 85 0.13 0.0059 47 2.1
SWP180A 180 20 10 ≤15 60 752 121 95 0.22 0.0072 60 2.3
SWP200A 200 31.5 16 ≤15 70 823 127 110 0.37 0.0114 81 3.4
SWP22 225 40 20 ≤15 76 933 152 130 0.63 0.0290 109 6.6
SWP250A 250 63 31.5 ≤15 80 978 168 135 1.02 0.0407 147 7.3
SWP28 285 90 45 ≤15 100 1133 194 150 2.17 0.0702 241 9.4
SWP31 315 140 63 ≤15 110 1250 219 170 3.86 0.1144 322 12.0
SWP350A 350 180 90 ≤15 120 1380 245 185 6.66 0.1663 428 13.6
SWP390A 390 250 112 ≤15 120 1495 273 205 11.53 0.2695 566 18.0
SWP43 435 355 160 ≤15 150 1710 299 235 21.81 0.3645 932 20.0
SWP480A 480 450 224 ≤15 170 1910 351 265 38.04 0.7028 1294 28.0
SWP550A 550 710 315 ≤15 190 2135 402 290 61.28 1.1842 1744 35.7
SWP600A 600 1000 500 ≤15 210 2580 450 360 98.63 1.7159 2330 40.5
SWP640A 640 1250 630 ≤15 230 2685 480 385 167.67 2.3.8. 3153 48.3
